热电偶温度传感器的工作原理与应用

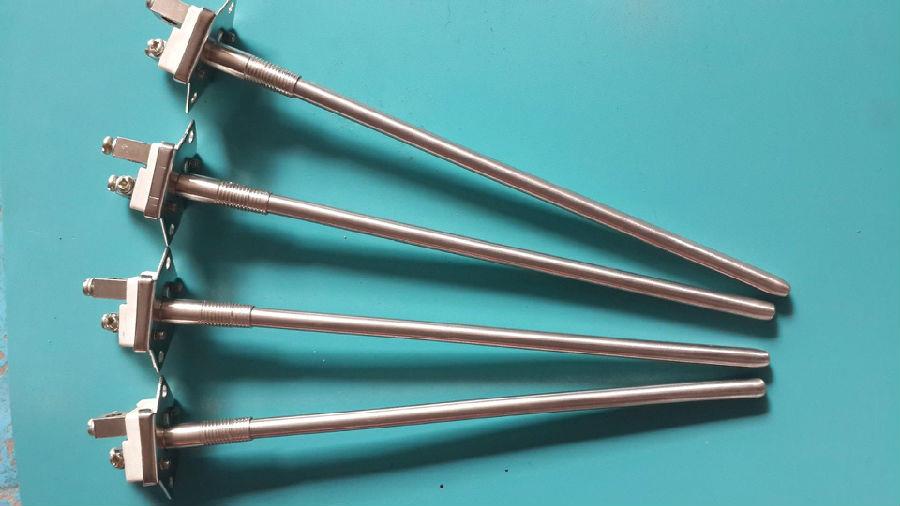

    两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种 电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿 端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：

1、热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；

2、当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅 是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两 者之间便产生电动势，因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

3、热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；

4、表中T为被测温度的绝对值℃，测温范围是指热偶丝，不包括保护套管。绝缘电阻：热电偶与其保护套管之间的绝缘电阻应不小于5MΩ（100V）在工业生产中利用热电偶来测量温度通常要使用到补偿导线，各种分度号的热电偶使用的补偿导线是不相同的，根据说明选用。测温元件在管道上、设备上安装时，固定方式有两种：螺纹连接、法兰连接。
